產品概述

MX6012-IS雙頻無線接入點，是一款支持IEEE 802.11a/b/g/n/ac/ax協議的雙頻無線AP，最高速率1773.5Mbps，優化使用頻寬和上網速度；能夠支持AP/Client多種工作模式，滿足不同的應用需求。靈活適用于不同的網絡接入方案，支持無線定位功能，滿足智慧無線覆蓋需求；支持kvr無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。本產品能夠為客戶提供穩定無線信號覆蓋，確保客戶享受穩定、高質量、便捷的無線網絡服務。


MX6012-IS提供3個千兆電口、2個千兆SFP、2.4G/5.8G雙頻合路天線接口，支持接入多種類型天線，滿足不同場景覆蓋。產品硬件設計滿足本安要求，高可靠的電源多級保護及端口保護設計，可以保證MX6012-IS無線產品長期工作在惡劣的工控環境下。

產品特征

  • 產品采用IPQ6000+QCA8075+QCN5052+QCN5022方案構架
  • 2.4GHz速率573.5Mbps，5.8GHz速率1200Mbps
  • 支持接入點，客戶端，WDS接入點，WDS客戶端模式
  • 支持2×2MIMO，雙頻合路MMCX接口
  • 支持動態頻率選擇（DFS）
  • 支持Uart/485/UWB模塊/物聯網模塊
  • 支持無線探針，配合定位引擎可實現人員定位功能
  • 支持1024QAM調制，數據傳輸效率相比802.11ac提升25%
  • DDR3 4Gb，Nor Flash 128Mb，1Gb的NAND閃存
  • 支持3x千兆電口，2x千兆光口
  • 專業的本安電源設計，具有欠壓保護、輸出短路、過流、過壓保護，輸入防反接功能
  • WIFI單機功耗≤13W，擴展5G互聯網功耗≤15W；
  • DC或3位5.08mm間距接線端子供電，寬壓9~30V
  • 滿足本質安全特性
  • 支持AC 統一管理（硬件單獨購買）

產品規格

主芯片 IPQ6010+QCA8075+QCN5052+QCN5022
外置FEM QPF4588A+QPF4288A
內存 1GB DDR3+ 16MB Nor Flash+ 128MB Nand Flash
頻率范圍 2.4G：2412MHz~2472MHz；5.8G：5180MHz~5320MHz、5745MHz～5825MHz
無線速率 1773.5Mbps
數據調制方式 11n：64-QAM MCS7
11ac：256-QAM MCS9
11ax：1024-QAM MCS11
發射功率 2.4G（11ax）： HT40：24dBm@ MCS0
5.8G（11ax）：HT80：24dBm@ MCS0
接收靈敏度 11ax：
HE20 MCS0 <-95dBm / MCS11 <-62dBm
HE40 MCS0 <-89dBm / MCS11 <-60dBm
HE80 MCS0 <-86dBm / MCS11 <-56dBm

網口 3x1Gbps 電口+2x1Gbps SFP
供電電壓 9V~36V（5.5mm*2.1/5.08 間距 2pin）
整機功耗 WiFi功耗≤15W，擴展5G互聯網功耗≤18W
天線接口 2xMMCX
UART Uart 接口（2.54mm 間距 4pin
RS-485 RS-485 接口（3.8mm 間距 3pin）
LTE接口 4G/5G LTE Slot Mini-Pcie（USB3.0 總線）
SIM卡槽 Micro SIM
指示燈 狀態指示燈
按鍵 Reset鍵
尺寸 160（長） x 136（寬）x 21.5（高）mm, 偏差±0.5mm
顏色 啞光黑
工作/存儲溫度 溫度：-20℃～+70℃（工作），-40℃ ～+90℃（儲存）
工作/存儲溫度 濕度（非凝結）：10％～95％（工作），5％～90％（儲存）
認證標準 RoHS/REACH

射頻參數

 頻率 速率 發射功率（單通道） 發射功率（雙通道） 公差 接收靈敏度 公差
2.4GHz 802.11b 1Mbps 21dBm 24dBm ±2dB -96dBm ±2dB
2Mbps 21dBm 24dBm ±2dB -96dBm ±2dB
5.5Mbps 21dBm 24dBm ±2dB -95dBm ±2dB
11Mbps 21dBm 24dBm ±2dB -94dBm ±2dB
2.4GHz 802.11g 6Mbps 21dBm 24dBm ±2dB -95dBm ±2dB
9Mbps 21dBm 24dBm ±2dB -94dBm ±2dB
12Mbps 21dBm 24dBm ±2dB -92dBm ±2dB
18Mbps 21dBm 24dBm ±2dB -90dBm ±2dB
24Mbps 21dBm 24dBm ±2dB -87dBm ±2dB
36Mbps 21dBm 24dBm ±2dB -85dBm ±2dB
48Mbps 21dBm 24dBm ±2dB -83dBm ±2dB
54Mbps 21dBm 24dBm ±2dB -81dBm ±2dB
2.4GHz 802.11n HT20 MCS0 21dBm 24dBm ±2dB -95dBm ±2dB
MCS1 21dBm 24dBm ±2dB -94dBm ±2dB
MCS2 21dBm 24dBm ±2dB -92dBm ±2dB
MCS3 21dBm 24dBm ±2dB -90dBm ±2dB
MCS4 21dBm 24dBm ±2dB -88dBm ±2dB
MCS5 21dBm 24dBm ±2dB -86dBm ±2dB
MCS6 21dBm 24dBm ±2dB -83dBm ±2dB
MCS7 20dBm 23dBm ±2dB -80dBm ±2dB
2.4GHz 802.11n HT40 MCS0 21dBm 24dBm ±2dB -94dBm ±2dB
MCS1 21dBm 24dBm ±2dB -92dBm ±2dB
MCS2 21dBm 24dBm ±2dB -90dBm ±2dB
MCS3 21dBm 24dBm ±2dB -88dBm ±2dB
MCS4 21dBm 24dBm ±2dB -86dBm ±2dB
MCS5 21dBm 24dBm ±2dB -83dBm ±2dB
MCS6 21dBm 24dBm ±2dB -80dBm ±2dB
MCS7 20dBm 23dBm ±2dB -77dBm ±2dB
2.4GHz 802.11ax HE20 MCS0 21dBm 24dBm ±2dB -96dBm ±2dB
MCS1 21dBm 24dBm ±2dB -95dBm ±2dB
MCS2 21dBm 24dBm ±2dB -92dBm ±2dB
MCS3 21dBm 24dBm ±2dB -90dBm ±2dB
MCS4 21dBm 24dBm ±2dB -87dBm ±2dB
MCS5 21dBm 24dBm ±2dB -84dBm ±2dB
MCS6 21dBm 24dBm ±2dB -81dBm ±2dB
MCS7 20dBm 23dBm ±2dB -78dBm ±2dB
MCS8 19dBm 21dBm ±2dB -75dBm ±2dB
MCS9 19dBm 21dBm ±2dB -72dBm ±2dB
MCS10 17dBm 20dBm ±2dB -69dBm ±2dB
MCS11 16dBm 19dBm ±2dB -66dBm ±2dB
2.4GHz 802.11ax HE40 MCS0 21dBm 24dBm ±2dB -94dBm ±2dB
MCS1 21dBm 24dBm ±2dB -93dBm ±2dB
MCS2 21dBm 24dBm ±2dB -90dBm ±2dB
MCS3 21dBm 24dBm ±2dB -87dBm ±2dB
MCS4 21dBm 24dBm ±2dB -84dBm ±2dB
MCS5 21dBm 24dBm ±2dB -81dBm ±2dB
MCS6 21dBm 24dBm ±2dB -78dBm ±2dB
MCS7 20dBm 23dBm ±2dB -75dBm ±2dB
MCS8 19dBm 21dBm ±2dB -72dBm ±2dB
MCS9 19dBm 21dBm ±2dB -69dBm ±2dB
MCS10 17dBm 20dBm ±2dB -66dBm ±2dB
MCS11 16dBm 19dBm ±2dB -64dBm ±2dB
5.8GHz 802.11ax HET20 MCS0 21dBm 24dBm ±2dB -95dBm ±2dB
MCS1 21dBm 24dBm ±2dB -93dBm ±2dB
MCS2 21dBm 24dBm ±2dB -90dBm ±2dB
MCS3 21dBm 24dBm ±2dB -87dBm ±2dB
MCS4 21dBm 24dBm ±2dB -83dBm ±2dB
MCS5 21dBm 24dBm ±2dB -80dBm ±2dB
MCS6 21dBm 24dBm ±2dB -77dBm ±2dB
MCS7 20dBm 23dBm ±2dB -74dBm ±2dB
MCS8 19dBm 22dBm ±2dB -71dBm ±2dB
MCS9 19dBm 22dBm ±2dB -68dBm ±2dB
MCS10 17dBm 20dBm ±2dB -65dBm ±2dB
MCS11 16dBm 19dBm ±2dB -62dBm ±2dB
5.8GHz 802.11ax HE40 MCS0 21dBm 24dBm ±2dB -89dBm ±2dB
MCS1 21dBm 24dBm ±2dB -87dBm ±2dB
MCS2 21dBm 24dBm ±2dB -85dBm ±2dB
MCS3 21dBm 24dBm ±2dB -83dBm ±2dB
MCS4 21dBm 24dBm ±2dB -81dBm ±2dB
MCS5 21dBm 24dBm ±2dB -78dBm ±2dB
MCS6 21dBm 24dBm ±2dB -75dBm ±2dB
MCS7 20dBm 23dBm ±2dB -72dBm ±2dB
MCS8 19dBm 22dBm ±2dB -69dBm ±2dB
MCS9 19dBm 22dBm ±2dB -66dBm ±2dB
MCS10 17dBm 20dBm ±2dB -63dBm ±2dB
MCS11 16dBm 19dBm ±2dB -60dBm ±2dB
5.8GHz 802.11ax HE80 MCS0 21dBm 24dBm ±2dB -86dBm ±2dB
MCS1 21dBm 24dBm ±2dB -84dBm ±2dB
MCS2 21dBm 24dBm ±2dB -81dBm ±2dB
MCS3 21dBm 24dBm ±2dB -79dBm ±2dB
MCS4 21dBm 24dBm ±2dB -76dBm ±2dB
MCS5 21dBm 24dBm ±2dB -74dBm ±2dB
MCS6 21dBm 24dBm ±2dB -71dBm ±2dB
MCS7 20dBm 23dBm ±2dB -68dBm ±2dB
MCS8 19dBm 22dBm ±2dB -65dBm ±2dB
MCS9 19dBm 22dBm ±2dB -62dBm ±2dB
MCS10 17dBm 20dBm ±2dB -59dBm ±2dB
MCS11 16dBm 19dBm ±2dB -56dBm ±2dB

接口展示

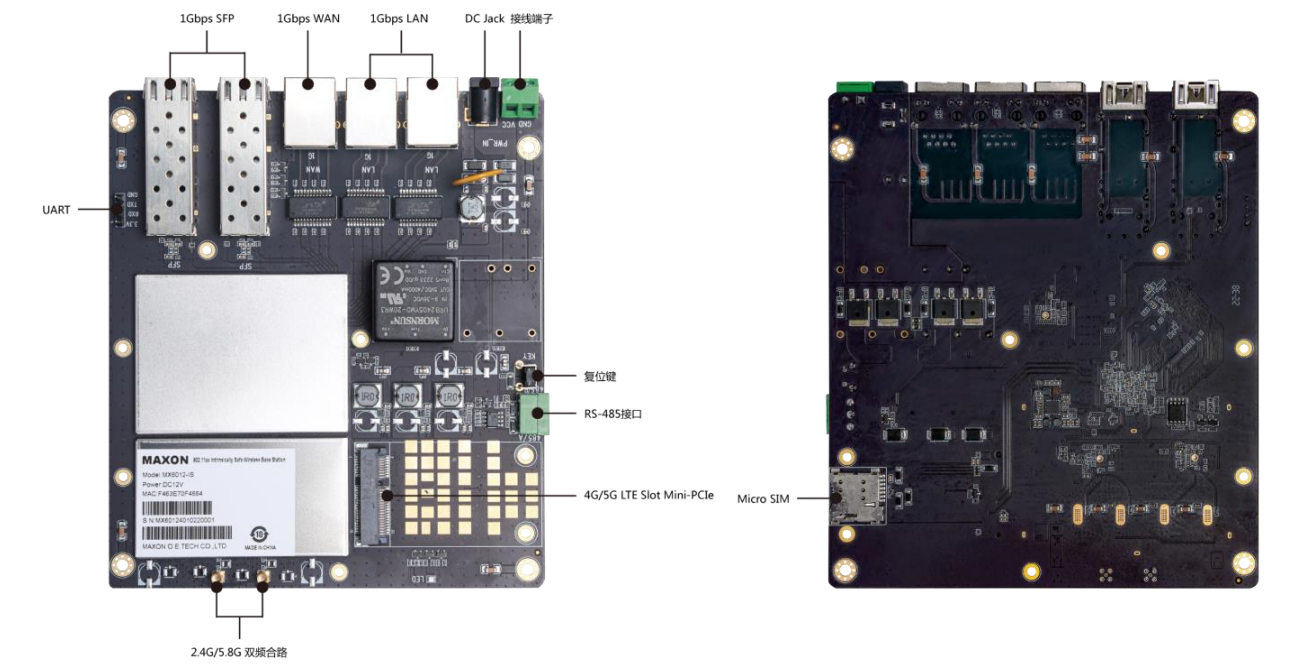

本安WIFI主板接口

]]> sales@maxonc.com (碼訊) WiFi主板系列 Tue, 13 Aug 2024 18:16:20 +0800 MX-6012A WIFI6 AP/無線路由器/網關/2T2R 802.11ax無線接入點 http://m.hbchengdianfund.com/products/industrial-wireless/embedded-wifi-motherboard/3922.html http://m.hbchengdianfund.com/products/industrial-wireless/embedded-wifi-motherboard/3922.html MX-6012A WIFI6 AP/無線路由器/網關/2T2R 802.11ax無線接入點

產品概述

MX-6012A是一個完整的802.11 g/gn/an/ac/ax Wi-Fi6解決方案，針對低功耗、低成本和高度集成的AP進行了優化。

該產品基于單芯片IPQ6000，集成了四核ARM Cortex-A53 1.2GHz CPU和帶有外部FEM的雙頻802.11 g/gn/an/ac/ax 2x2 MIMO MAC/BB/無線電。它支持802.11 ax操作，對于80MHz，最高可達1700 Mbps。

產品特征

  • 高通Atheros IPQ6000四核ARM 64位A53 1.2GHz處理器
  • 2x2 2.4GHz無線電，物理數據速率高達573Mbps
  • 2x2 5.8GHz無線電，物理數據速率高達1201Mbps
  • 支持動態頻率選擇（DFS）
  • DDR3內存高達3 GB
  • 最高256MB（32MB）的SPI或閃存
  • 高達256MB的NAND閃存
  • 支持Uart/GPIO/LED
  • WAN接口：1*100Mbps（GH1.25mm 6P帶鎖扣）
  • LAN接口：1*100/1000Mbps（GH1.25mm 8P帶鎖扣）
  • DC供電：DC12/2A（GH1.25mm 4P帶鎖扣）

推薦運行額定值

要素

最小值

標準值

最大值

單位

工作溫度

-20

25

70

℃

VDD 12V

11.80

12.00

12.20

V

VDD IO

1.6

1.8 or 3.3

3.6

V

直流特性

要素

最小值

標準值

最大值

單位

備用物品

-

15

-

mA

Tx電流（4通道）

-

950

-

mA

接收電流（4通道）

-

250

-

mA

環境條件

溫度

工作溫度： -20℃ ~ 55℃

存儲溫度：-40℃ ~ 85℃

濕度

工作濕度：5% ~ 95%

存儲濕度：5% ~ 95%

VESD

人體模型：-2000V ~ +2000V

機器模式：-200V ~ +200V

射頻參數（2GHz）



速率

發射功率

（單通道）

發射功率

（雙通道）

公差

接收靈敏度

公差

2GHz

802.11b

1Mbps

20dBm

23dBm

±2dB

-101dBm

±2dB

2Mbps

20dBm

23dBm

±2dB

-99dBm

±2dB

5.5Mbps

20dBm

23dBm

±2dB

-97dBm

±2dB

11Mbps

20dBm

23dBm

±2dB

-94dBm

±2dB

2GHz

802.11g

6Mbps

20dBm

23dBm

±2dB

-97dBm

±2dB

9Mbps

20dBm

23dBm

±2dB

-95dBm

±2dB

12Mbps

20dBm

23dBm

±2dB

-92dBm

±2dB

18Mbps

20dBm

23dBm

±2dB

-90dBm

±2dB

24Mbps

20dBm

23dBm

±2dB

-87dBm

±2dB

36Mbps

20dBm

23dBm

±2dB

-85dBm

±2dB

48Mbps

20dBm

23dBm

±2dB

-83dBm

±2dB

54Mbps

20dBm

23dBm

±2dB

-81dBm

±2dB

2GHz

802.11n HT20

MCS 0

20dBm

23dBm

±2dB

-96dBm

±2dB

MCS 1

20dBm

23dBm

±2dB

-94dBm

±2dB

MCS 2

20dBm

23dBm

±2dB

-92dBm

±2dB

MCS 3

20dBm

23dBm

±2dB

-90dBm

±2dB

MCS 4

20dBm

23dBm

±2dB

-88dBm

±2dB

MCS 5

20dBm

23dBm

±2dB

-86dBm

±2dB

MCS 6

20dBm

23dBm

±2dB

-83dBm

±2dB

MCS 7

19dBm

22dBm

±2dB

-80dBm

±2dB

2GHz

802.11n HT40

MCS 0

20dBm

23dBm

±2dB

-94dBm

±2dB

MCS 1

20dBm

23dBm

±2dB

-92dBm

±2dB

MCS 2

20dBm

23dBm

±2dB

-90dBm

±2dB

MCS 3

20dBm

23dBm

±2dB

-88dBm

±2dB

MCS 4

20dBm

23dBm

±2dB

-86dBm

±2dB

MCS 5

20dBm

23dBm

±2dB

-83dBm

±2dB

MCS 6

20dBm

23dBm

±2dB

-80dBm

±2dB

MCS 7

19dBm

22dBm

±2dB

-77dBm

±2dB


速率

發射功率

（單通道）

發射功率

（雙通道）

公差

接收靈敏度

公差

2GHz

802.11ax

HE20

MCS 0

20dBm

23dBm

±2dB

-97dBm

±2dB

MCS 1

20dBm

23dBm

±2dB

-95dBm

±2dB

MCS 2

20dBm

23dBm

±2dB

-92dBm

±2dB

MCS 3

20dBm

23dBm

±2dB

-90dBm

±2dB

MCS 4

20dBm

23dBm

±2dB

-87dBm

±2dB

MCS 5

20dBm

23dBm

±2dB

-84dBm

±2dB

MCS 6

20dBm

23dBm

±2dB

-81dBm

±2dB

MCS 7

19dBm

22dBm

±2dB

-78dBm

±2dB

MCS 8

18dBm

21dBm

±2dB

-75dBm

±2dB

MCS 9

18dBm

21dBm

±2dB

-72dBm

±2dB

MCS 10

16dBm

19dBm

±2dB

-69dBm

±2dB

MCS 11

15dBm

18dBm

±2dB

-66dBm

±2dB

2GHz

802.11ax HE40

MCS 0

20dBm

23dBm

±2dB

-95dBm

±2dB

MCS 1

20dBm

23dBm

±2dB

-93dBm

±2dB

MCS 2

20dBm

23dBm

±2dB

-90dBm

±2dB

MCS 3

20dBm

23dBm

±2dB

-87dBm

±2dB

MCS 4

20dBm

23dBm

±2dB

-84dBm

±2dB

MCS 5

20dBm

23dBm

±2dB

-81dBm

±2dB

MCS 6

20dBm

23dBm

±2dB

-78dBm

±2dB

MCS 7

19dBm

22dBm

±2dB

-75dBm

±2dB

MCS 8

18dBm

21dBm

±2dB

-72dBm

±2dB

MCS 9

18dBm

21dBm

±2dB

-69dBm

±2dB

MCS 10

16dBm

19dBm

±2dB

-66dBm

±2dB

MCS 11

15dBm

18dBm

±2dB

-64dBm

±2dB

射頻參數（5GHz）



速率

發射功率

（單通道）

發射功率

（雙通道）

公差

接收靈敏度

公差

5GHz

802.11a

6Mbps

20dBm

23dBm

±2dB

-94dBm

±2dB

9Mbps

20dBm

23dBm

±2dB

-92dBm

±2dB

12Mbps

20dBm

23dBm

±2dB

-89dBm

±2dB

18Mbps

20dBm

23dBm

±2dB

-87dBm

±2dB

24Mbps

20dBm

23dBm

±2dB

-85dBm

±2dB

36Mbps

20dBm

23dBm

±2dB

-83dBm

±2dB

48Mbps

20dBm

23dBm

±2dB

-80dBm

±2dB

54Mbps

20dBm

23dBm

±2dB

-78dBm

±2dB

5GHz

802.11n/ac

VHT20

MCS 0

20dBm

23dBm

±2dB

-94dBm

±2dB

MCS 1

20dBm

23dBm

±2dB

-92dBm

±2dB

MCS 2

20dBm

23dBm

±2dB

-89dBm

±2dB

MCS 3

20dBm

23dBm

±2dB

-87dBm

±2dB

MCS 4

20dBm

23dBm

±2dB

-85dBm

±2dB

MCS 5

20dBm

23dBm

±2dB

-83dBm

±2dB

MCS 6

20dBm

23dBm

±2dB

-80dBm

±2dB

MCS 7

19dBm

22dBm

±2dB

-77dBm

±2dB

MCS 8

18dBm

21dBm

±2dB

-75dBm

±2dB

5GHz

802.11n/ac

VHT40

MCS 0

20dBm

23dBm

±2dB

-92dBm

±2dB

MCS 1

20dBm

23dBm

±2dB

-90dBm

±2dB

MCS 2

20dBm

23dBm

±2dB

-88dBm

±2dB

MCS 3

20dBm

23dBm

±2dB

-85dBm

±2dB

MCS 4

20dBm

23dBm

±2dB

-82dBm

±2dB

MCS 5

20dBm

23dBm

±2dB

-79dBm

±2dB

MCS 6

20dBm

23dBm

±2dB

-76dBm

±2dB

MCS 7

19dBm

22dBm

±2dB

-73dBm

±2dB

MCS 8

18dBm

21dBm

±2dB

-70dBm

±2dB

MCS 9

18dBm

21dBm

±2dB

-67dBm

±2dB

5GHz

802.11ac

VHT80

MCS 0

20dBm

23dBm

±2dB

-87dBm

±2dB

MCS 1

20dBm

23dBm

±2dB

-85dBm

±2dB

MCS 2

20dBm

23dBm

±2dB

-83dBm

±2dB

MCS 3

20dBm

23dBm

±2dB

-80dBm

±2dB

MCS 4

20dBm

23dBm

±2dB

-78dBm

±2dB

MCS 5

20dBm

23dBm

±2dB

-75dBm

±2dB

MCS 6

20dBm

23dBm

±2dB

-73dBm

±2dB

MCS 7

19dBm

22dBm

±2dB

-70dBm

±2dB

MCS 8

18dBm

21dBm

±2dB

-67dBm

±2dB

MCS 9

18dBm

21dBm

±2dB

-64dBm

±2dB


速率

發射功率

（單通道）

發射功率

（雙通道）

公差

接收靈敏度

公差

5GHz

802.11ax

HET20

MCS 0

20dBm

23dBm

±2dB

-94dBm

±2dB

MCS 1

20dBm

23dBm

±2dB

-92dBm

±2dB

MCS 2

20dBm

23dBm

±2dB

-89dBm

±2dB

MCS 3

20dBm

23dBm

±2dB

-86dBm

±2dB

MCS 4

20dBm

23dBm

±2dB

-83dBm

±2dB

MCS 5

20dBm

23dBm

±2dB

-80dBm

±2dB

MCS 6

20dBm

23dBm

±2dB

-77dBm

±2dB

MCS 7

19dBm

22dBm

±2dB

-74dBm

±2dB

MCS 8

18dBm

21dBm

±2dB

-71dBm

±2dB

MCS 9

18dBm

21dBm

±2dB

-68dBm

±2dB

MCS 10

16dBm

19dBm

±2dB

-65dBm

±2dB

MCS 11

15dBm

18dBm

±2dB

-62dBm

±2dB

5GHz

802.11ax

HE40

MCS 0

20dBm

23dBm

±2dB

-89dBm

±2dB

MCS 1

20dBm

23dBm

±2dB

-87dBm

±2dB

MCS 2

20dBm

23dBm

±2dB

-85dBm

±2dB

MCS 3

20dBm

23dBm

±2dB

-83dBm

±2dB

MCS 4

20dBm

23dBm

±2dB

-81dBm

±2dB

MCS 5

20dBm

23dBm

±2dB

-78dBm

±2dB

MCS 6

20dBm

23dBm

±2dB

-75dBm

±2dB

MCS 7

19dBm

22dBm

±2dB

-72dBm

±2dB

MCS 8

18dBm

21dBm

±2dB

-69dBm

±2dB

MCS 9

18dBm

21dBm

±2dB

-66dBm

±2dB

MCS 10

16dBm

19dBm

±2dB

-63dBm

±2dB

MCS 11

15dBm

18dBm

±2dB

-60dBm

±2dB

5GHz

802.11ax

HE80

MCS 0

20dBm

23dBm

±2dB

-86dBm

±2dB

MCS 1

20dBm

23dBm

±2dB

-84dBm

±2dB

MCS 2

20dBm

23dBm

±2dB

-81dBm

±2dB

MCS 3

20dBm

23dBm

±2dB

-79dBm

±2dB

MCS 4

20dBm

23dBm

±2dB

-76dBm

±2dB

MCS 5

20dBm

23dBm

±2dB

-74dBm

±2dB

MCS 6

20dBm

23dBm

±2dB

-71dBm

±2dB

MCS 7

19dBm

22dBm

±2dB

-68dBm

±2dB

MCS 8

18dBm

21dBm

±2dB

-65dBm

±2dB

MCS 9

18dBm

21dBm

±2dB

-62dBm

±2dB

MCS 10

16dBm

19dBm

±2dB

-59dBm

±2dB

MCS 11

15dBm

18dBm

±2dB

-56dBm

±2dB

產品尺寸

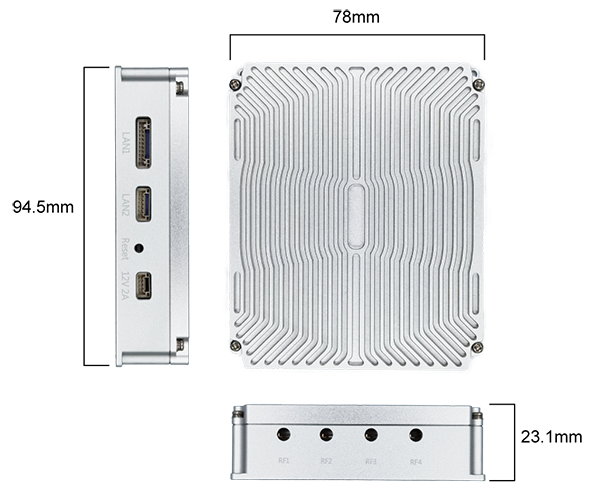

MX A6012 ME V2尺寸

]]> sales@maxonc.com (碼訊) WiFi主板系列 Tue, 25 Apr 2023 17:03:10 +0800 MX-650 Wifi6主板/高通QualcommIPQ6010/2.4G/5G/電源DC12V 1.5A http://m.hbchengdianfund.com/products/industrial-wireless/embedded-wifi-motherboard/3880.html http://m.hbchengdianfund.com/products/industrial-wireless/embedded-wifi-motherboard/3880.html MX-650 Wifi6主板/高通QualcommIPQ6010/2.4G/5G/電源DC12V 1.5A

產品規格

芯片

Qualcomm IPQ6010

存儲

512MB DDR4

32MB NOR Flash 256MB NAND Flash

標準協議

IEEE 802.11 a, b, g, n, ac, ax

空間流

2.4GHz: 2x2:2

5GHz: 2x2:2

速率

802.11ax (2.4GHz): 573.5Mbps

802.11ax (5GHz): 1200Mbps

帶寬

2.4GHz: 20/40 MHz

5GHz: 20/40/80 MHz

頻率范圍與工作信道

臺灣

美國

2.412 – 2.462 GHz; 11 channels

5.180 – 5.320 GHz; 8 channels

5.500 – 5.720 GHz;12 channels

5.745 – 5.825 GHz; 5 channels

2.412 – 2.462 GHz; 11 channels

5.180 – 5.320 GHz; 8 channels

5.500 – 5.720 GHz; 12 channels

5.745 – 5.825 GHz; 5 channels

歐洲聯盟

中國

2.412 – 2.472 GHz; 13 channels

5.180 – 5.320 GHz; 8 channels

5.500 – 5.700 GHz; 11 channels

2.412 – 2.472 GHz; 13 channels

5.180 – 5.320 GHz; 8 channels

5.745 – 5.825 GHz; 5 channels

日本

印度

2.412 – 2.472 GHz; 13 channels

5.180 – 5.320 GHz; 8 channels

5.500 – 5.720 GHz; 12 channels

2.412 – 2.472 GHz; 13 channels

5.180 – 5.320 GHz; 8 channels

5.500 – 5.720 GHz; 12 channels

5.745 – 5.865 GHz; 7 channels

*工作信道取決于配置的監管域。

調制方式

DSSS (DBPSK, DQPSK, CCK)

OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM)

OFDMA (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM, 1024-QAM)

最大輸出功率

2.4GHz

5GHz

23dBm（單鏈路）

23dBm（單鏈路）

*最大功率設置會因信道與各個國家/地區的規定而異。

靈敏度

-82dBm (Min.)

2.4GHz

5GHz

HT20: -82dBm/HT40: -79dBm

VHT20: -82dBm/ VHT40: -79dBm/ VHT80: -76dBm

接口

2xRJ45 支持10/100/1000Mbps/2.5Gbps

1xUSB 3.0 端口（軟件存儲和控制臺開關）

1xReset button / 1 x LED

1xPCI Express 3.0, M.2 E-key

環境規格

存儲

操作

溫度： -45 – 70 ℃

濕度：5 – 95%

溫度：-45 – 55 ℃

濕度：5 – 95%（非冷凝）

指示燈

白色（彩色）

穩定：已連接到互聯網。 閃爍：無法連接到互聯網。

電源

功耗

電源輸入

≤ 18W

DC12V 1.5A

藍牙

版本

頻率

5.0

2400 – 2480MHz

合規標準

IEC/EN 62368-1

EN55032 & EN55024

WEEE & RoHS

IEEE 標準：

IEEE 802.11a/b/g/n/ac/ax

IEEE 802.11d, e, h, i, j, k, r, u, v time stamp, w, and z standards

多媒體:

Wi-Fi 多媒體 (WMM)

安全：

開放系統

 802.1x

WPA-PSK/WPA2-PSK

WPA-Enterprise/WPA2-Enterprise/WPA3

可擴展身份驗證協議 (EAP) 類型：

EAP-Transport Layer Security (TLS) EAP-Tunneled TLS (TTLS) Protected EAP (PEAP)

EAP-Subscriber Identity Module (SIM)
]]> sales@maxonc.com (碼訊) WiFi主板系列 Thu, 23 Feb 2023 10:19:31 +0800 MX-AB160-H1 Wifi6解決方案/高通IPQ6000/四核ARM/低功耗/低成本 http://m.hbchengdianfund.com/products/industrial-wireless/embedded-wifi-motherboard/3886.html http://m.hbchengdianfund.com/products/industrial-wireless/embedded-wifi-motherboard/3886.html MX-AB160-H1 Wifi6解決方案/高通IPQ6000/四核ARM/低功耗/低成本

產品概述

MX-AB160-H1是一個完整的小尺寸802.11a/b/g/n/ac/ax Wi-Fi6解決方案，針對低功耗、低成本和高度集成的AP進行了優化。該模塊基于集成四核ARM Cortex-A7 710MHzCPU和帶有外部FEM的雙頻802.11a/b/g/n/ac/ax 2x2 MIMO MAC/BB/無線電。它支持802.11 ax操作，對于80MHz，最高可達1700 Mbps。

產品特征

  • 高通Atheros IPQ6000四核ARM 64位A53 1.8GHz處理器

  • 物理數據速率高達573Mbps（2.4GHz）&1201Mbps（5GHz）

  • 支持動態頻率選擇（DFS）

  • DDR3內存高達4GB

  • SPI NOR閃存最高可達256Mb（32MB）

  • 高達256MB的NAND閃存

  • 1*2.5G base-T，1*2.5G SGMII

  • 高速迷你PCIe v2.0支持

  • USB 2.0/3.0和MicroSD支持

  • Uart/GPIO/LED支持

  • 采用401-55101-51高速連接器

  • 射頻輸出2.4G&5.8G 4路MMCX連接器

推薦運行額定值

要素

最小值

標準值

最大值

單位

工作溫度

-20

25

70

Deg.c

VDD 12V

9

12

15

V

VDD IO

1.6

1.8 or 3.3

3.6

V

直流特性

要素

最小值

標準值

最大值

單位

備用物品

-

15

-

mA

Tx電流（4通道）

-

950

1200

mA

接收電流（4通道）

-

250

380

mA

環境條件

溫度

工作溫度： -20 deg.C ~ 70 deg.C

存儲溫度：-40 deg.C ~ 90 deg.C

濕度

工作濕度：5% ~ 95%

存儲濕度：5% ~ 95%

VESD

人體模型：-2000V ~ +2000V

機器模式：-200V ~ +200V

射頻參數（2.4GHz）

  速率

發射功率

（單通道）

發射功率

（雙通道）

 公差 接收靈敏度 公差
2.4GHz 802.11b 1Mbps 20dBm 23dBm ±2dB -101dBm ±2dB
2Mbps 20dBm 23dBm ±2dB -99dBm ±2dB
5.5Mbps 20dBm 23dBm ±2dB -97dBm ±2dB
11Mbps 20dBm 23dBm ±2dB -94dBm ±2dB
2.4GHz 802.11g 6Mbps 20dBm 23dBm ±2dB -97dBm ±2dB
9Mbps 20dBm 23dBm ±2dB -95dBm ±2dB
12Mbps 20dBm 23dBm ±2dB -92dBm ±2dB
18Mbps 20dBm 23dBm ±2dB -90dBm ±2dB
24Mbps 20dBm 23dBm ±2dB -87dBm ±2dB
36Mbps 20dBm 23dBm ±2dB -85dBm ±2dB
48Mbps 20dBm 23dBm ±2dB -83dBm ±2dB
54Mbps 20dBm 23dBm ±2dB -81dBm ±2dB
2.4GHz 802.11n HT20 MCS0 20dBm 23dBm ±2dB -96dBm ±2dB
MCS1 20dBm 23dBm ±2dB -94dBm ±2dB
MCS2 20dBm 23dBm ±2dB -92dBm ±2dB
MCS3 20dBm 23dBm ±2dB -90dBm ±2dB
MCS4 20dBm 23dBm ±2dB -88dBm ±2dB
MCS5 20dBm 23dBm ±2dB -86dBm ±2dB
MCS6 20dBm 23dBm ±2dB -83dBm ±2dB
MCS7 19dBm 22dBm ±2dB -80dBm ±2dB
2.4GHz 802.11n HT40 MCS0 20dBm 23dBm ±2dB -94dBm ±2dB
MCS1 20dBm 23dBm ±2dB -92dBm ±2dB
MCS2 20dBm 23dBm ±2dB -90dBm ±2dB
MCS3 20dBm 23dBm ±2dB -88dBm ±2dB
MCS4 20dBm 23dBm ±2dB -86dBm ±2dB
MCS5 20dBm 23dBm ±2dB -83dBm ±2dB
MCS6 20dBm 23dBm ±2dB -80dBm ±2dB
MCS7 19dBm 22dBm ±2dB -77dBm ±2dB
]]> sales@maxonc.com (碼訊) WiFi主板系列 Thu, 23 Feb 2023 10:19:20 +0800 MX-AB080-H1V2 雙頻無線無線接入點/無線覆蓋/人員定位/無縫漫游 http://m.hbchengdianfund.com/products/industrial-wireless/embedded-wifi-motherboard/3923.html http://m.hbchengdianfund.com/products/industrial-wireless/embedded-wifi-motherboard/3923.html MX-AB080-H1V2 雙頻無線無線接入點/無線覆蓋/人員定位/無縫漫游

產品概述

MX-AB080-H1 V2雙頻無線接入點，是一款支持802.11a/b/g/n/ac 協議的雙頻無線AP，最高速率1167Mbps，最高接入數量可達512個，優化使用頻寬和上網速度。能夠支持AP/Client多種工作模式，滿足不同的應用需求，靈活適用于不同的網絡接入方案。支持無線定位功能，滿足管廊、工廠、園區等智慧無線覆蓋需求。支持無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。

產品預留了PCIE接口，可以融合物聯網模組。多種供電方式，DC 24V供電（3pin 5.08端子）或POE 48V供電；LAN口可支持電口或光口接入。

產品規格

硬件規格

尺寸

120x115mm

供電方式

48V POE+

最大功耗(W)

12W

平均功耗(W)

9W

處理器

IPQ4028

內存

256MB DDR3L，32MB Flash

擴展接口

Mini PCIe

網絡接口

2*10/100/1000Mbps，兼容SFP

LED

6xLED

最大發射功率

2.4G：25dBm；5G：24dBm

工作溫度

-20℃~70℃

存儲溫度

-40℃~90℃

工作濕度

5%~95%RH 不凝結

軟件規格

工作協議

802.11 a/b/g/n/ac

頻率范圍

2.4G：

2412~2472MHz（中國 ）

2412~2462MHz（美國 ）

2412~2472MHz（大部分國家）

5G：

5180~5320MHz、5745~5825MHz（中國 ）

5180~5320MHz、5500~5720MHz、5745~5825MHz（美國 ）

5160~5340MHz、5480~5720MHz、5745~5865MHz（印度）

5160~5340MHz、5480~5720MHz、5745~5825MHz（阿聯酋）

5745~5805MHz（印度尼西亞）

*以上頻率需特定版本支持

工作模式

接入點，客戶端，WDS接入點，WDS客戶端

安全配置

WPA2-PSK，隱藏SSID，IP/MAC過濾

網絡模式

網橋/路由

配置管理

支持網頁配置、支持AC遠程管理、支持SNMP管理

其他

定時重啟，VLAN支持，QoS，Watchdog

射頻參數

發射功率

接收靈敏度



速率

功率

公差

速率

靈敏度

公差

11b/g/n

1 Mbps

22dBm

+/- 2dBm

1 Mbps

-93dBm

+/- 2dBm

11 Mbps

22dBm

+/- 2dBm

11 Mbps

-86dBm

+/- 2dBm

6 Mbps

22dBm

+/- 2dBm

6 Mbps

-88dBm

+/- 2dBm

54 Mbps

19dBm

+/- 2dBm

54 Mbps

-70dBm

+/- 2dBm

HT20 MCS0(合路)

25dBm

+/- 2dBm

HT20 MCS0

-88dBm

+/- 2dBm

HT20 MCS7(合路)

21dBm

+/- 2dBm

HT20 MCS7

-68dBm

+/- 2dBm

HT40 MCS0(合路)

25dBm

+/- 2dBm

HT40 MCS0

-86dBm

+/- 2dBm

HT40 MCS7(合路)

21dBm

+/- 2dBm

HT40 MCS7

-65dBm

+/- 2dBm

11a/n

6 Mbps

21dBm

+/- 2dBm

6 Mbps

-88dBm

+/- 2dBm

54 Mbps

18dBm

+/- 2dBm

54 Mbps

-70dBm

+/- 2dBm

HT20 MCS0(合路)

24dBm

+/- 2dBm

HT20 MCS0

-88dBm

+/- 2dBm

HT20 MCS7(合路)

20dBm

+/- 2dBm

HT20 MCS7

-67dBm

+/- 2dBm

HT40 MCS0(合路)

24dBm

+/- 2dBm

HT40 MCS0

-85dBm

+/- 2dBm

HT40 MCS7(合路)

20dBm

+/- 2dBm

HT40 MCS7

-65dBm

+/- 2dBm

11ac

VHT20 MCS0(合路)

24dBm

+/- 2dBm

VHT20 MCS0

-88dBm

+/- 2dBm

VHT20 MCS8(合路)

19dBm

+/- 2dBm

VHT20 MCS8

-64dBm

+/- 2dBm

VHT40 MCS0(合路)

24dBm

+/- 2dBm

VHT40 MCS0

-84dBm

+/- 2dBm

VHT40 MCS9(合路)

18dBm

+/- 2dBm

VHT40 MCS9

-61dBm

+/- 2dBm

VHT80 MCS0(合路)

24dBm

+/- 2dBm

VHT80 MCS0

-82dBm

+/- 2dBm

VHT80 MCS9(合路)

18dBm

+/- 2dBm

VHT80 MCS9

-57dBm

+/- 2dBm

*上表中合路功率為測試的單路功率+3dB

]]> sales@maxonc.com (碼訊) WiFi主板系列 Thu, 23 Feb 2023 10:18:50 +0800 MX6022 WiFi6工業級無線接入點/無線覆蓋/人員定位/無縫漫游/無縫切換 http://m.hbchengdianfund.com/products/industrial-wireless/embedded-wifi-motherboard/3924.html http://m.hbchengdianfund.com/products/industrial-wireless/embedded-wifi-motherboard/3924.html MX6022 WiFi6工業級無線接入點/無線覆蓋/人員定位/無縫漫游/無縫切換

產品概述

MX6022 E雙頻無線接入點，是一款支持IEEE 802.11a/b/g/n/ac/ax協議的雙頻無線AP，最高速率1773.5Mbps，優化使用頻寬和上網速度；能夠支持AP/Client多種工作模式，滿足不同的應用需求。靈活適用于不同的網絡接入方案，支持無線定位功能，滿足智慧無線覆蓋需求；支持kvr無縫漫游技術，自動偵測并無縫切換，用戶可在網絡信號覆蓋范圍內，無感知漫游。本產品能夠為客戶提供穩定無線信號覆蓋，確?？蛻粝硎芊€(wěn)定、高質量、便捷的無線網絡服務。

產品特征

  • 產品采用IPQ6010+QCA8081+QCN5052+QCN5022方案構架
  • 2.4GHz速率573.5Mbps，5.8GHz速率1200Mbps
  • 支持接入點，客戶端，WDS接入點，WDS客戶端模式
  • 支持2×2MIMO，雙頻合路MMCX接口
  • 支持動態頻率選擇（DFS）
  • 支持無線探針，配合定位引擎可實現人員定位功能
  • 支持1024QAM調制，數據傳輸效率相比802.11ac提升25%
  • 支持UART/UWB模塊/物聯網模塊/無線模塊/4G、5G模塊
  • DDR3 4Gb，Nor Flash 128Mb，1Gb的NAND閃存
  • 2.5G以太網WAN口，2.5G以太網LAN口
  • WIFI單機功耗≤18W，擴展5G互聯網功耗≤25W；
  • 支持AC 統一管理（硬件單獨購買）

射頻參數

  速率 發射功率（單通道） 發射功率（雙通道） 公差 接收靈敏度 公差
2.4GHz
802.11b		 1Mbps 21dBm 24dBm ±2dB -96dBm ±2dB
2Mbps 21dBm 24dBm ±2dB -96dBm ±2dB
5.5Mbps 21dBm 24dBm ±2dB -95dBm ±2dB
11Mbps 21dBm 24dBm ±2dB -94dBm ±2dB
2.4GHz
802.11g		 6Mbps 21dBm 24dBm ±2dB -95dBm ±2dB
9Mbps 21dBm 24dBm ±2dB -94dBm ±2dB
12Mbps 21dBm 24dBm ±2dB -92dBm ±2dB
18Mbps 21dBm 24dBm ±2dB -90dBm ±2dB
24Mbps 21dBm 24dBm ±2dB -87dBm ±2dB
36Mbps 21dBm 24dBm ±2dB -85dBm ±2dB
48Mbps 21dBm 24dBm ±2dB -83dBm ±2dB
54Mbps 21dBm 24dBm ±2dB -81dBm ±2dB
2.4GHz
802.11n HT20		 MCS 0 21dBm 24dBm ±2dB -95dBm ±2dB
MCS 1 21dBm 24dBm ±2dB -94dBm ±2dB
MCS 2 21dBm 24dBm ±2dB -92dBm ±2dB
MCS 3 21dBm 24dBm ±2dB -90dBm ±2dB
MCS 4 21dBm 24dBm ±2dB -88dBm ±2dB
MCS 5 21dBm 24dBm ±2dB -86dBm ±2dB
MCS 6 21dBm 24dBm ±2dB -83dBm ±2dB
MCS 7 20dBm 23dBm ±2dB -80dBm ±2dB
2.4GHz
802.11n HT40		 MCS 0 21dBm 24dBm ±2dB -94dBm ±2dB
MCS 1 21dBm 24dBm ±2dB -92dBm ±2dB
MCS 2 21dBm 24dBm ±2dB -90dBm ±2dB
MCS 3 21dBm 24dBm ±2dB -88dBm ±2dB
MCS 4 21dBm 24dBm ±2dB -86dBm ±2dB
MCS 5 21dBm 24dBm ±2dB -83dBm ±2dB
MCS 6 21dBm 24dBm ±2dB -80dBm ±2dB
MCS 7 20dBm 23dBm ±2dB -77dBm ±2dB
2.4GHz
802.11ax
HE20		 MCS 0 21dBm 24dBm ±2dB -96dBm ±2dB
MCS 1 21dBm 24dBm ±2dB -95dBm ±2dB
MCS 2 21dBm 24dBm ±2dB -92dBm ±2dB
MCS 3 21dBm 24dBm ±2dB -90dBm ±2dB
MCS 4 21dBm 24dBm ±2dB -87dBm ±2dB
MCS 5 21dBm 24dBm ±2dB -84dBm ±2dB
MCS 6 21dBm 24dBm ±2dB -81dBm ±2dB
MCS 7 20dBm 23dBm ±2dB -78dBm ±2dB
MCS 8 19dBm 21dBm ±2dB -75dBm ±2dB
MCS 9 19dBm 21dBm ±2dB -72dBm ±2dB
MCS 10 17dBm 20dBm ±2dB -69dBm ±2dB
MCS 11 16dBm 19dBm ±2dB -66dBm ±2dB
2.4GHz
802.11ax HE40		 MCS 0 21dBm 24dBm ±2dB -94dBm ±2dB
MCS 1 21dBm 24dBm ±2dB -93dBm ±2dB
MCS 2 21dBm 24dBm ±2dB -90dBm ±2dB
MCS 3 21dBm 24dBm ±2dB -87dBm ±2dB
MCS 4 21dBm 24dBm ±2dB -84dBm ±2dB
MCS 5 21dBm 24dBm ±2dB -81dBm ±2dB
MCS 6 21dBm 24dBm ±2dB -78dBm ±2dB
MCS 7 20dBm 23dBm ±2dB -75dBm ±2dB
MCS 8 19dBm 21dBm ±2dB -72dBm ±2dB
MCS 9 19dBm 21dBm ±2dB -69dBm ±2dB
MCS 10 17dBm 20dBm ±2dB -66dBm ±2dB
MCS 11 16dBm 19dBm ±2dB -64dBm ±2dB
5.8GHz
802.11a		 6Mbps 21dBm 24dBm ±2dB -95dBm ±2dB
9Mbps 21dBm 24dBm ±2dB -93dBm ±2dB
12Mbps 21dBm 24dBm ±2dB -90dBm ±2dB
18Mbps 21dBm 24dBm ±2dB -88dBm ±2dB
24Mbps 21dBm 24dBm ±2dB -85dBm ±2dB
36Mbps 21dBm 24dBm ±2dB -83dBm ±2dB
48Mbps 21dBm 24dBm ±2dB -80dBm ±2dB
54Mbps 21dBm 24dBm ±2dB -78dBm ±2dB
5.8GHz
802.11n/ac
VHT20		 MCS 0 21dBm 24dBm ±2dB -94dBm ±2dB
MCS 1 21dBm 24dBm ±2dB -92dBm ±2dB
MCS 2 21dBm 24dBm ±2dB -89dBm ±2dB
MCS 3 21dBm 24dBm ±2dB -87dBm ±2dB
MCS 4 21dBm 24dBm ±2dB -85dBm ±2dB
MCS 5 21dBm 24dBm ±2dB -83dBm ±2dB
MCS 6 21dBm 24dBm ±2dB -80dBm ±2dB
MCS 7 20dBm 23dBm ±2dB -77dBm ±2dB
MCS 8 19dBm 22dBm ±2dB -75dBm ±2dB
5.8GHz
802.11n/ac
VHT40		 MCS 0 21dBm 24dBm ±2dB -92dBm ±2dB
MCS 1 21dBm 24dBm ±2dB -90dBm ±2dB
MCS 2 21dBm 24dBm ±2dB -88dBm ±2dB
MCS 3 21dBm 24dBm ±2dB -85dBm ±2dB
MCS 4 21dBm 24dBm ±2dB -82dBm ±2dB
MCS 5 21dBm 24dBm ±2dB -79dBm ±2dB
MCS 6 21dBm 24dBm ±2dB -76dBm ±2dB
MCS 7 20dBm 23dBm ±2dB -73dBm ±2dB
MCS 8 19dBm 22dBm ±2dB -70dBm ±2dB
MCS 9 19dBm 22dBm ±2dB -67dBm ±2dB
5.8GHz
802.11ac
VHT80		 MCS 0 21dBm 24dBm ±2dB -87dBm ±2dB
MCS 1 21dBm 24dBm ±2dB -85dBm ±2dB
MCS 2 21dBm 24dBm ±2dB -83dBm ±2dB
MCS 3 21dBm 24dBm ±2dB -80dBm ±2dB
MCS 4 21dBm 24dBm ±2dB -78dBm ±2dB
MCS 5 21dBm 24dBm ±2dB -75dBm ±2dB
MCS 6 21dBm 24dBm ±2dB -73dBm ±2dB
MCS 7 20dBm 23dBm ±2dB -70dBm ±2dB
MCS 8 19dBm 22dBm ±2dB -67dBm ±2dB
MCS 9 19dBm 22dBm ±2dB -64dBm ±2dB
5.8GHz
802.11ax
HET20		 MCS 0 21dBm 24dBm ±2dB -95dBm ±2dB
MCS 1 21dBm 24dBm ±2dB -93dBm ±2dB
MCS 2 21dBm 24dBm ±2dB -90dBm ±2dB
MCS 3 21dBm 24dBm ±2dB -87dBm ±2dB
MCS 4 21dBm 24dBm ±2dB -83dBm ±2dB
MCS 5 21dBm 24dBm ±2dB -80dBm ±2dB
MCS 6 21dBm 24dBm ±2dB -77dBm ±2dB
MCS 7 20dBm 23dBm ±2dB -74dBm ±2dB
MCS 8 19dBm 22dBm ±2dB -71dBm ±2dB
MCS 9 19dBm 22dBm ±2dB -68dBm ±2dB
MCS 10 17dBm 20dBm ±2dB -65dBm ±2dB
MCS 11 16dBm 19dBm ±2dB -62dBm ±2dB
5.8GHz
802.11ax
HE40		 MCS 0 21dBm 24dBm ±2dB -89dBm ±2dB
MCS 1 21dBm 24dBm ±2dB -87dBm ±2dB
MCS 2 21dBm 24dBm ±2dB -85dBm ±2dB
MCS 3 21dBm 24dBm ±2dB -83dBm ±2dB
MCS 4 21dBm 24dBm ±2dB -81dBm ±2dB
MCS 5 21dBm 24dBm ±2dB -78dBm ±2dB
MCS 6 21dBm 24dBm ±2dB -75dBm ±2dB
MCS 7 20dBm 23dBm ±2dB -72dBm ±2dB
MCS 8 19dBm 22dBm ±2dB -69dBm ±2dB
MCS 9 19dBm 22dBm ±2dB -66dBm ±2dB
MCS 10 17dBm 20dBm ±2dB -63dBm ±2dB
MCS 11 16dBm 19dBm ±2dB -60dBm ±2dB
5.8GHz
802.11ax
HE80		 MCS 0 21dBm 24dBm ±2dB -86dBm ±2dB
MCS 1 21dBm 24dBm ±2dB -84dBm ±2dB
MCS 2 21dBm 24dBm ±2dB -81dBm ±2dB
MCS 3 21dBm 24dBm ±2dB -79dBm ±2dB
MCS 4 21dBm 24dBm ±2dB -76dBm ±2dB
MCS 5 21dBm 24dBm ±2dB -74dBm ±2dB
MCS 6 21dBm 24dBm ±2dB -71dBm ±2dB
MCS 7 20dBm 23dBm ±2dB -68dBm ±2dB
MCS 8 19dBm 22dBm ±2dB -65dBm ±2dB
MCS 9 19dBm 22dBm ±2dB -62dBm ±2dB
MCS 10 17dBm 20dBm ±2dB -59dBm ±2dB
MCS 11 16dBm 19dBm ±2dB -56dBm ±2dB

環境條件

溫度

工作溫度： -20℃ ~ 70℃

存儲溫度：-40℃ ~ 90℃

濕度

工作濕度：5% ~ 95%

存儲濕度：5% ~ 95%

產品尺寸

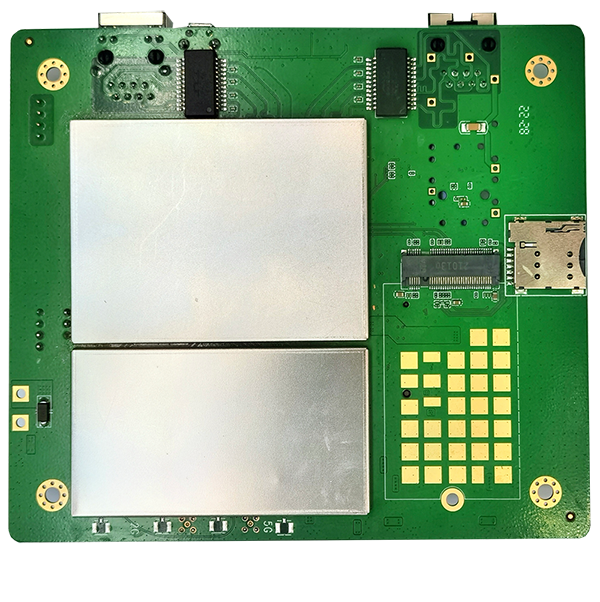

 MX A6022 ME3MX A6022 ME4

]]> sales@maxonc.com (碼訊) WiFi主板系列 Thu, 23 Feb 2023 10:18:36 +0800 AV这里有你想看的极品| 婷婷综合影院| 久久精品免费在线视频| 一级黄色性爱片| 婷婷综合色| 日韩午夜不卡无码二区| 亚洲国产精品无码毛| 超碰久热在线观看| 91精品国产免费网站| 铁牛探花一区在线播放| 性色一区二区| 中文字幕日韩视屏在线观看| 久久99国产精一区二区三区竹菊| 狠狠操亚洲区| 日本精品在线不卡视频| 免费人成在线观看欧美精品| 岛国风情在线观看| 久99久久久无码精品国产| 开心五月色婷婷综合开心网| 亚洲一级AV| 2021国产麻豆剧传媒视频| 欧美日韩精品亚洲成人精品| 高清国产女人操逼| 99国产精品91久久久久| 国产深夜色视频在线| 马国川乱伦AV,无码专区国产乱伦AV | 国产专区国产精品国产三级| 亚洲97一区二区三区| 五月天激情视频操操操| 青娱乐综合影院| 中文字幕日韩精品欧美激情 | 精品免费一区| 日韩无码综合免费视频 | 波多野结衣无码在线观看| 国产欧美日韩一区二区三区| 国内精品自线一区二区| 思思热超碰| 国产三级精品久久三级国专区| 91性高湖久久久久久久久成人18免费网站 | 中文娱乐久久| 国产精品,亚洲无码|
